用途：用于水泥、化工、冶金-配套煤磨、生料磨（水泥）、水泥磨、烘干機等；
工作原理：YR系列燃油熱風爐 由燃料供應裝置、供風裝置、燃燒裝置、燃燒室及熱工控制系統組成。全鋼結構熱風爐燃燒室爐壁為多個不同夾角的鋼制傘形圓環相套組成，每個圓環間有一定的間隙，熱風爐外壁為鋼制圓筒，熱風爐外壁和燃燒室爐壁間形成一環形通道，配入的冷空氣通過該環形通道，從各環形傘間的間隙進入爐膛和高溫煙氣混合。熱風爐內壁的鋼制傘形圓環根據工作溫度采用不同的鋼材制作。
主要性能及特點：
★ 結構合理：熱風爐全鋼結構設計，具有低能耗、低磨損、重量輕、體積小、安裝工期短、投資省、維護簡便、可移動等性點；
★ 使用方便：全鋼結構無耐火磚內襯，開爐時無需預熱，啟動便可滿足供熱要求，停爐快速冷卻，無需緊急煙囪；
★ 適應性廣：可燃燒柴油、重油、渣油等；
★ 熱效率高： 高效霧化燃油噴嘴，多次配風，燃燒效果好，燃燒效率≥99％；自冷保溫設計，爐體外壁溫度低，熱效率≥98％；
★ 供熱穩定：供熱溫度100－1200℃可調；熱風爐負荷調節靈活，可采用全自動、手動方式控制。
PLC熱工控制：
燃油熱風爐正常運行的狀態標志是燃油量與鼓風量的合理配比，使得爐膛溫度、出口煙氣溫度、尾氣溫度控制在一定范圍內達到烘干物料的目的，不同的工藝場合，測控參數選擇有所不同。
本PLC熱工控制系統具有手動控制和自動控制功能，自動功能如下：
⑴.自動吹掃（前吹掃、后吹掃）、程序點火、熄火自動保護；
⑵.超溫報警及保護；
⑶.外部故障報警及保護；
⑷.燃油量、燃燒風量自動調節；
⑸.觸摸屏集中監視溫度、壓力、閥位、流量等工藝參數以及控制各工藝設備的啟停、開關等功能，監控各工藝設備的運行狀態；
⑹.手動/自動切換功能。
根據中控DCS系統需要，本系PLC統可與中控DCS系統通信，
通信方式有以太網、Profibus DP、Profinet、Modbus RTU、Modbus TCP以及點對點等等方式，即本燃油爐熱工PLC控制系統可以通過以上等通信方式與中控DCS系統進行數據交換，從而實現中控DCS系統遠程操控現場熱風爐設備。
電氣流程圖：
燃油熱風爐測控工藝參數：
|
序號 |
名稱 |
代號 |
正常工作范圍 |
測量范圍 |
測控儀器儀表 |
|
1 |
爐膛溫度 |
T1 |
600—1000℃ |
0—1200℃ |
觸摸屏，熱電偶 |
|
2 |
出口熱風溫度 |
T2 |
100—1000℃ |
0—1200℃ |
觸摸屏，熱電阻或者熱電偶 |
|
3 |
負荷調節信號 |
|
由工藝定 |
由工藝定 |
觸摸屏 |
|
4 |
鼓風風壓 |
P1 |
3—7kPa |
0—10kPa |
觸摸屏，壓力變送器 |
|
5 |
爐膛負壓 |
P2 |
-500—100Pa |
-500- 500Pa |
觸摸屏，壓力變送器 |
|
6 |
燃油壓力 |
P3 |
0.4---1.2Mpa |
0---4Mpa |
觸摸屏，壓力變送器 |
|
7 |
鼓風風門閥位 |
Z1 |
0—100% |
0—100% |
觸摸屏，電動執行器 |
|
8 |
油門閥位 |
Z2 |
0—100% |
0—100% |
觸摸屏，電動執行器 |
|
9 |
配風風門閥位 |
Z3 |
0—100% |
0—100% |
觸摸屏，電動執行器 |
|
10 |
燃油流量 |
F |
由工藝定 |
由工藝定 |
觸摸屏，差壓變送器等 |
選型表：
|
型號 |
供熱量 kcal/h |
配套功率 Kw |
|
YR2 |
200×104 |
12.5 |
|
YR4 |
400×104 |
31.5 |
|
YR6 |
600×104 |
38.5 |
|
YR8 |
800×104 |
48 |
|
YR10 |
1000×104 |
58 |
|
YR12 |
1200×104 |
78 |
|
YR16 |
1600×104 |
78 |
|
YR20 |
2000×104 |
94 |

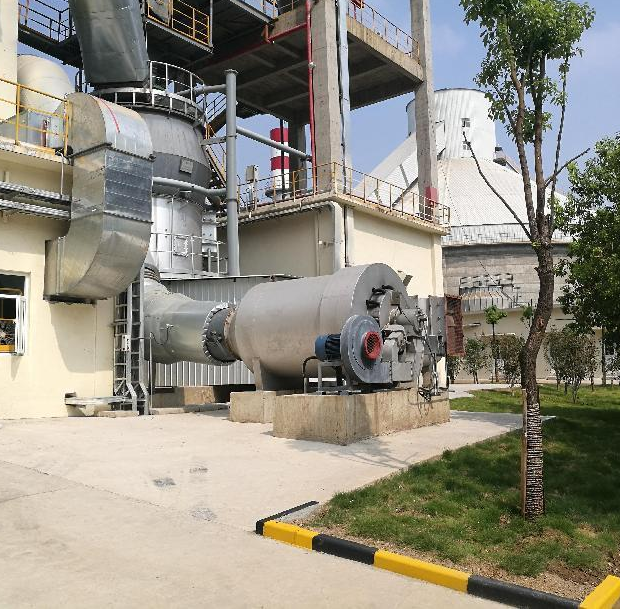

現場照片:
場照片_3.jpg)
場照片_1.jpg)
