用途：
鋼鐵冶金行業：球團干燥-礦渣立磨-煤磨、鐵精礦烘干、錳礦、鋅浸出渣、塊礦、硫鐵礦、紅土鎳礦、鋰礦、云母礦、鉛鋅礦、尾礦、菱鐵礦等；
水泥行業：礦渣微粉、煤磨、生料磨、球磨、V選粉磨系統、黏土烘干、黃砂、干混砂漿、礦渣烘干、鐵粉烘干、建筑石膏干燥等；
化工行業: 磷石膏、炭材干燥、脫硫石膏、褐煤干燥、白炭黑、珍珠巖、復合肥、電石渣、石英砂、煤泥、煤粉制備、高嶺土等；
陶瓷行業：噴霧干燥塔等；
固廢：污泥、尾礦、電石渣、磷石膏、石灰石粉、粉煤灰、火山灰等。
工作原理：
立式鋼混煤粉爐是一種以粉煤為燃料，提供高溫煙氣的一種低氮控氧工業熱風爐，粉煤在空氣的作用下成懸浮狀態燃燒，煤粉爐具有燃燒迅速、容量大、效率高、適應性廣，控制調節方便等優點。隨著煙氣供熱爐的大型化，煤粉爐在高溫燃燒、便于控制、大型化等方面有較大優勢。
主要性能及特點：
★ 煤粉制備儲存簡便：原煤經粉磨后送入煤粉倉儲存，高壓風將煤粉送入燃燒器并進入爐內燃燒；
★ 自動點火方便快捷：煤粉燃燒點火采用輕質柴油，高能點火器配合供油系統實現自動點火；
★ 旋流低氮高效燃燒：采用多通道旋流燃燒器，通過調節助燃空氣使煤粉在爐內高效穩定燃燒；
★ 合理調控操作簡便：合理調節配風使爐內熱負荷均勻，減少爐體內壁掛、結焦，操作簡便；
★ 系統聯動使用安全：根據不同的工況，可以實現自動化點火、自動跟蹤出口溫度、安全報警、系統聯動等多種控制模式供用戶選擇；
★ 結構穩定、使用壽命長、維護簡單、施工周期短、土建費用低；
★ 爐體設置防爆閥、緊急煙氣放散閥等。
煤粉爐熱工PLC控制系統：
煤粉爐正常運行的狀態標志是通過輕柴油點火加熱，使得煤粉著火正常燃燒，煤粉正常燃燒后輕柴油點火系統自動停止運行，調節煤粉燃燒量和鼓風量的合理配比，使得爐膛溫度、出口煙氣溫度、尾氣溫度控制在一定范圍內達到干燥物料的目的，對于不同的工藝場合，測控參數選擇會有所不同。
根據中控DCS系統需要，本煤粉爐熱工PLC控制系統可與中控DCS系統通信，通信方式有以太網、Profibus DP、Profinet、Modbus RTU、Modbus TCP以及點對點等方式，即本煤粉爐熱工PLC控制系統可以通過以上通信方式與中控DCS系統進行數據交換，從而實現中控DCS系統遠程操控現場熱風爐設備。
負壓供熱系統測控工藝參數：
|
序號 |
名稱 |
代號 |
正常工作范圍 |
測量范圍 |
測控儀器儀表 |
|
1 |
爐膛溫度 |
T1 |
600—1000℃ |
0—1200℃ |
觸摸屏，熱電偶 |
|
2 |
出口熱風溫度 |
T2 |
100—1000℃ |
0—1200℃ |
觸摸屏，熱電偶 |
|
3 |
燃油壓力 |
P1 |
0.4---1.2Mpa |
0---4Mpa |
觸摸屏，壓力變送器 |
|
4 |
爐膛壓力 |
P2 |
-500—100Pa |
-500- 500Pa |
觸摸屏，壓力變送器 |
|
5 |
鼓風壓力 |
P3 |
3---20Kpa |
0---30Kpa |
觸摸屏，壓力變送器 |
|
6 |
回油調節閥位 |
Z1 |
0—100% |
0—100% |
觸摸屏，電動執行器 |
|
7 |
燃油鼓風閥位 |
Z2 |
0—100% |
0—100% |
觸摸屏，電動執行器 |
|
8 |
燃煤鼓風閥位 |
Z3 |
0—100% |
0—100% |
觸摸屏，電動執行器 |
|
9 |
燃油流量 |
F1 |
由工藝定 |
由工藝定 |
觸摸屏，差壓變送器等 |

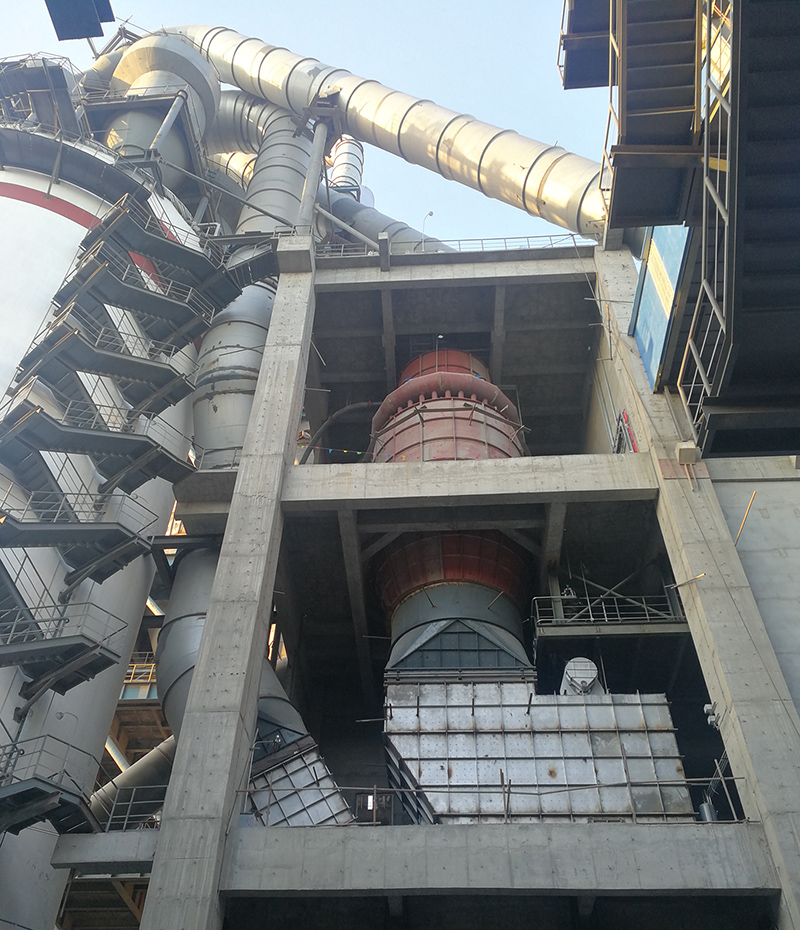

現場照片：
